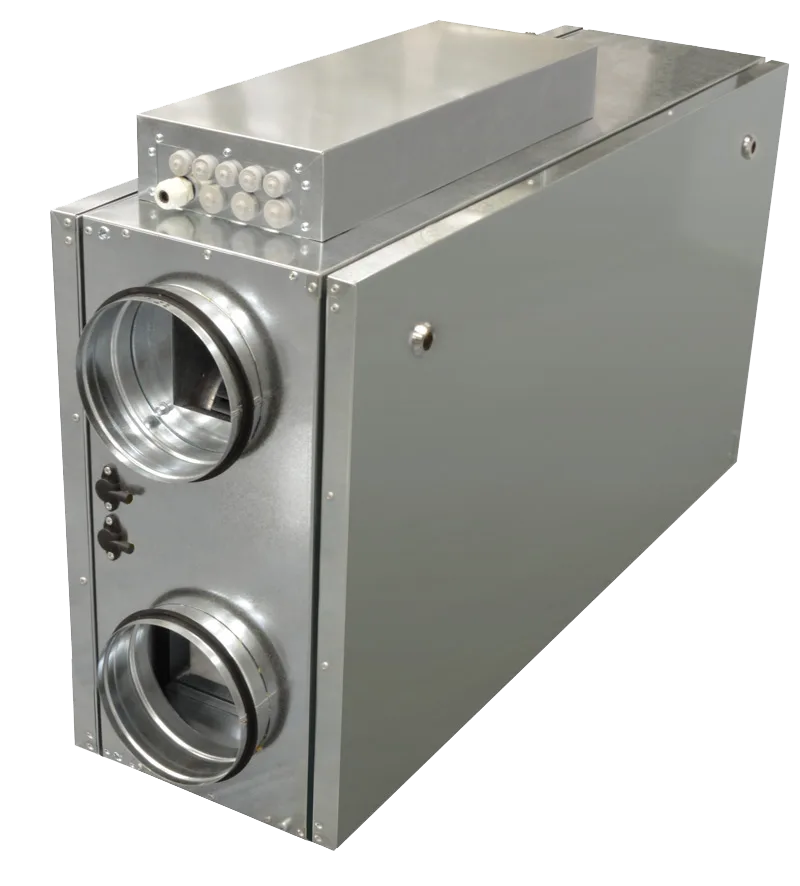

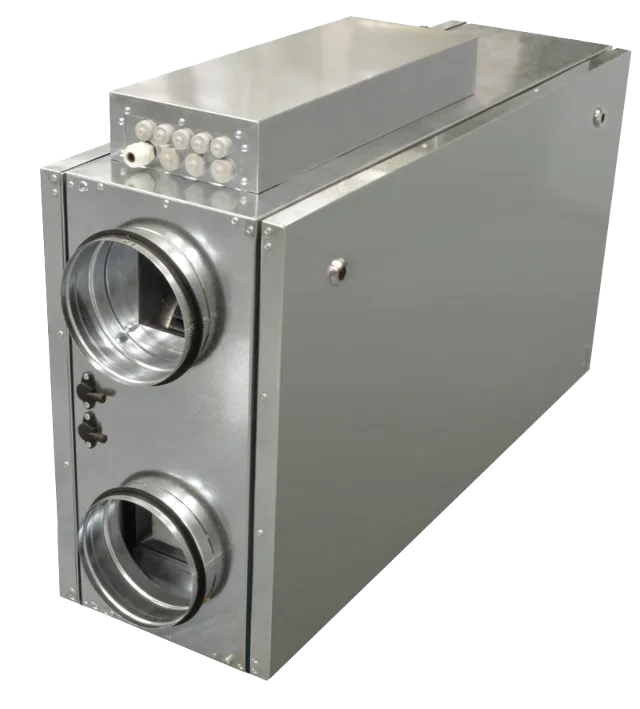

Компактная приточно-вытяжная установка ZPVP 450 HW

Установки серии ZPVP H представляют собой моноблочную компактную приточно-вытяжную установку с пластинчатым рекуператором, электрическим (ZPVP HE) и водяным (ZPVP HW) нагревателями.

Приточно-вытяжные установки серии ZPVP H предназначены для очистки, подогрева и подачи в помещения чистого подготовленного воздуха и могут применяться для вентиляции жилых, административных и производственных помещений.

Установки с рекуперацией тепла очищают, нагревают и подают свежий воздух. Установки извлекают тепло у вытяжного воздуха и передают его поступающему воздуху. Эффективность рекуперации 55-75%. Имеется защита от замерзания. Установки используются только в системах вентиляции.

Корпус выполнен из листовой оцинкованной стали. Звуко-теплоизоляция корпуса толщиной 50 мм из базальтовой минеральной ваты.

Вентиляторы производительные. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском.

Компактные приточно-вытяжные установки ZPVP H имеют встроенную систему автоматики, установленную и настроенную в заводских условиях.

Основные функции системы автоматики:

• Регулирование скорости вентиляторов
• Регулирование температуры приточного воздуха
• Двухуровневая защита от замерзания рекуператора
• Контроль аварийных ситуаций (пожарная сигнализация, загрязнение фильтров, термозащита нагревателей и т.п.)
• Контроль текущих параметров воздуха (температура и влажность уличного воздуха, температура приточного, вытяжного и выбрасываемого воздуха
• Управление приводами воздушных клапанов

Модели: ZPVP 450 HE, ZPVP 800 HE

Модели: ZPVP 1000 HE, ZPVP 1500 HE, ZPVP 2000 HE

PV – вентилятор приточного воздуха

IV – вентилятор вытяжного воздуха

PR – пластинчатый рекуператор

KЕ – электрический нагреватель

PE – подогреватель теплообменника

PF – фильтр приточного воздуха

IF – фильтр вытяжного воздуха

TJ – датчик температуры приточного воздуха

DTJ – датчик температуры и влажности вытяжного воздуха

TE – датчик температуры вытяжного воздуха

TL – датчик температуры приточного воздуха

М – привод заслонки байпаса

P – дифференциальный датчик давления на рекуператоре (при наличии байпаса).

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.

Модели: ZPVP 450 HW, ZPVP 800 HW

Модели: ZPVP 1000 HW, ZPVP 1500 HW, ZPVP 2000 HW

PV – вентилятор приточного воздуха

IP – вентилятор вытяжного воздуха

PR – пластинчатый рекуператор

KV – водяной нагреватель

PE – подогреватель теплообменника

PF – фильтр для свежего воздуха

IF – фильтр для вытяжного воздуха

TJ – датчик температуры приточного воздуха

DTJ – датчик температуры и влажности вытяжного воздуха

TE – датчик температуры выбрасываемого воздуха

TL – датчик температуры свежего воздуха

М – привод заслонки байпаса

P – дифференциальный датчик давления на рекуператоре(при наличии байпаса)

TV – датчик обратной температуры воды

T – термостат защиты от замерзания

М1 – регулировочный узел (поставляется отдельно).

Стандартно в комплекте с установкой:

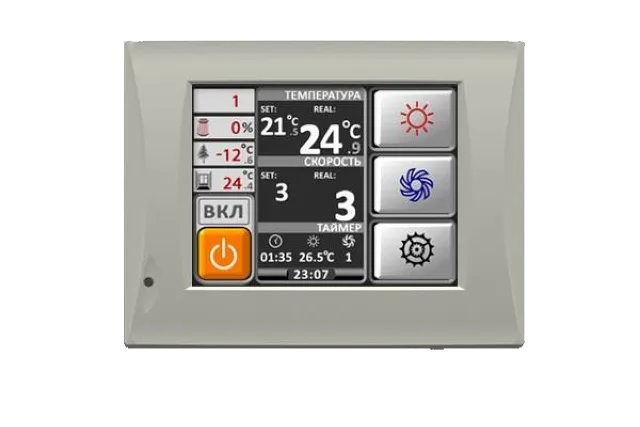

• Пульт дистанционного управления FLEX
• Канальные датчики температуры TE, TL, TJ, TA, датчик влажности DR, накладной датчик температуры TV (только для моделей HW)
• Капиллярный термостат TI (только для моделей HW)
• Реле перепада давления на рекуператоре (только для моделей с байпасом)

Внимание! Дифференциальные датчики давления на фильтрах поставляются отдельно.

• Горизонтальное исполнение
• Классический алюминиевый рекуператор с КПД до 65%
• Эффективные вентиляторы с двигателем с внешним ротором
• Встроенные электрические нагреватели до рекуператора (преднагрев) и после рекуператора (модели ZPVP 450 HE; ZPVP 800 HE)
• Встроенный электрический нагреватель после рекуператора (модель ZPVP 1500 HE)
• Встроенный электрический нагреватель до рекуператора (преднагрев) и встроенный водяной нагреватель (модели ZPVP 450 HW; ZPVP 800 HW)
• Встроенный водяной нагреватель после рекуператора (модель ZPVP 1500 HW)
• Встроенная система управления, пульт дистанционного управления в комплекте
• Корпус из листовой оцинкованной стали с изоляцией из 50 мм минеральной ваты
